三相双层同心式绕组

cjj_7726 · 发表于 2011-3-13 19:39

你们能得到大师的指点，应该感到非常荣幸才是！

friendzhaojun · 发表于 2011-5-3 23:10

学习一下,顶

zxj8023 · 发表于 2011-5-4 18:10

回复 9# tech4

不怎么样

tech4 · 发表于 2011-5-5 07:33

回复 23# zxj8023

是的，我也感觉不怎么样。期待你能提供一份更好的方案上传。

cn1919 · 发表于 2011-5-5 16:53

此种方式的最大好处是可以采用机械下线

南牛 · 发表于 2011-5-6 17:19

见图《南牛三相异步电机设计软件V62.png》

南牛 · 发表于 2011-5-7 07:09

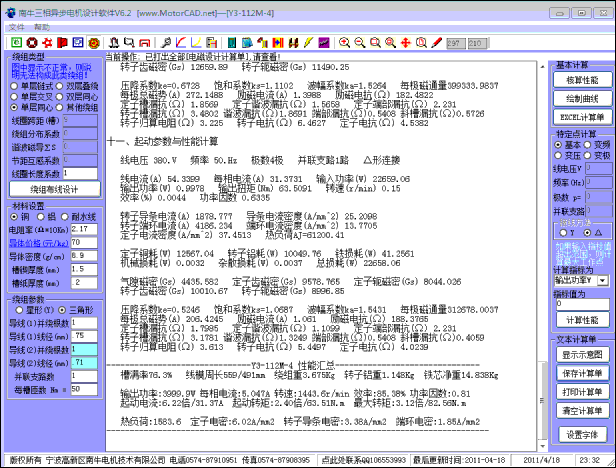

《南牛三相异步电机设计软件V6.2》操作录像2-双层同心正弦绕组的设计

本录像内容包括：1打开已保存的数据，2将绕组改为双层同心正弦绕组并计算性能，3调整线模尺寸计算性能

刷新页面可以重新播放动画!

登录/注册后可看大图

ShuiBing · 发表于 2011-5-19 13:10

9楼方案的那种形式为[第二类绕组],大线圈为全距；南牛的那种形式为[第一类绕组]，大线圈比全距短一个槽

9楼方案的那种[第二类绕组]不好,理由:南牛的方案线包比9楼的短一槽，可以明显节省铜线，而绕组系数减少很小。

仅供参考。

yangfei810902 · 发表于 2011-5-22 10:38

太长见识了，我只是知道双层有波绕和叠绕，呵呵

zxj8023 · 发表于 2011-5-27 22:49

回复 15# wxl-sdrj

你好，可以联系你吗？不等匝匝比是怎么算的有什么小软件吗？

pat · 发表于 2011-5-28 18:44

同心式没有双层，看看电机设计就知道了。

wangjs · 发表于 2011-6-1 13:56

回复 15# wxl-sdrj
王新力，还在荣佳？

wangjs · 发表于 2011-6-1 13:57

回复 15# wxl-sdrj
王新力，还在荣佳？

rcshz · 发表于 2011-6-2 23:04

同心式绕组是为了避免端部交叠，因此这样貌似不行。
双层同心式绕组，就是所谓的低谐波绕组，偶见于文献 ...
forlink 发表于 2010-11-21 10:21

登录/注册后可看大图

貌似现在大量使用了。。。每个地方都有使用低谐波绕组的工厂。。

lv0123 · 发表于 2011-7-27 15:30

下载了。学习一下

gfq6704232 · 发表于 2011-8-11 23:09

没有十全十美的东西

johnsonfck · 发表于 2011-8-19 23:32

好像我在工厂里没有见过生产双层同心的

meili · 发表于 2011-12-7 08:30

这种讨论很有用，再学习中

hualikaifa · 发表于 2011-12-15 11:04

双层同心绕组或者单双层同心绕组，在实际使用中，没有很大难度，就是开始时工人不是很习惯，生产的多了，熟悉了，就会感觉到实际操作比常规双叠绕组省工时。最重要的效果就是省铜啊，性能还没影响。

过海老新人 · 发表于 2011-12-26 13:55

见到GMN一只高速主轴，采用双层同心绕组，工艺精湛，具体参数不知。
