[讨论] 外转子电机

[复制链接]
zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
发表于 2026-8-12 19:13 | 显示全部楼层 |阅读模式 来自： 中国江西南昌

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？立即注册

×
外转子无人机磁密为什么和内转子不一样，转子磁密可以很高，和齿顶部分，
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

FortuneZhao

签到天数: 3 天

连续签到: 3 天

[LV.2]偶尔看看I
发表于 2026-8-13 08:39 | 显示全部楼层 来自： 中国广东东莞
实践检验没问题就没问题

点评

zengEn
可是还是想找到一个合理范围值，有时候磁密高的2.4，不敢相信  详情 回复 发表于 2026-8-13 09:52
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-13 09:52 | 显示全部楼层 来自： 中国江西南昌
FortuneZhao 发表于 2026-8-13 08:39
实践检验没问题就没问题

可是还是想找到一个合理范围值，有时候磁密高的2.4，不敢相信
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

AdrianChanyu

签到天数: 8 天

连续签到: 8 天

[LV.3]偶尔看看II
发表于 2026-8-14 00:56 | 显示全部楼层 来自： 中国浙江杭州
相同极数条件下，外转子磁钢布置在更大直径的圆周上，相邻磁极周向间距更大，磁极之间横向漏磁大幅降低。
内转子结构磁钢圆周直径更小，N/S 极相距近，极间横向漏磁突出；即便选用高性能磁钢，大量磁通会在磁极之间短路，难以有效穿过气隙进入定子齿，很难拉高有效齿顶磁密。
除此之外结构上还有一个：外转子内侧定子轭空间设计余量更充足，耐受磁饱和能力更强，综合下来行业里外转子无人机电机可以做到更高的齿顶工作磁密。

点评

zengEn
喔，感谢回答，是的是的，我个人理解是因为外转子转子在外侧，转子散热强，且转子周向大，所以平时设计的高一些  详情 回复 发表于 2026-8-14 08:35

评分

参与人数 1西莫币 +5 收起 理由
fullingmotor + 5 很给力!

查看全部评分

西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 08:35 | 显示全部楼层 来自： 中国江西南昌
AdrianChanyu 发表于 2026-8-14 00:56
相同极数条件下，外转子磁钢布置在更大直径的圆周上，相邻磁极周向间距更大，磁极之间横向漏磁大幅降低。
...

喔，感谢回答，是的是的，我个人理解是因为外转子转子在外侧，转子散热强，且转子周向大，所以平时设计的高一些
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

酥肉

该用户从未签到
发表于 2026-8-14 09:00 | 显示全部楼层 来自： 中国四川成都
但是磁饱和会让效率下降吧

点评

zengEn
不一定，有时候机壳磁密高一点反而效率更高  详情 回复 发表于 2026-8-14 09:06
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 09:06 | 显示全部楼层 来自： 中国江西南昌
酥肉 发表于 2026-8-14 09:00
但是磁饱和会让效率下降吧

不一定，有时候机壳磁密高一点反而效率更高
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

酥肉

该用户从未签到
发表于 2026-8-14 09:11 | 显示全部楼层 来自： 中国四川成都
zengEn 发表于 2026-8-14 09:06
不一定，有时候机壳磁密高一点反而效率更高

为啥呀，磁饱和后铁损会更大哒

点评

zengEn
你可以试试做一个仿真，看看他高磁密和低磁密有什么去呗，再看下电机特性曲线  详情 回复 发表于 2026-8-14 09:23
zengEn
所以外转子我觉得他的磁密饱和度可以更高  详情 回复 发表于 2026-8-14 09:21
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 09:21 | 显示全部楼层 来自： 中国江西南昌
酥肉 发表于 2026-8-14 09:11
为啥呀，磁饱和后铁损会更大哒

所以外转子我觉得他的磁密饱和度可以更高
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 09:23 | 显示全部楼层 来自： 中国江西南昌
酥肉 发表于 2026-8-14 09:11
为啥呀，磁饱和后铁损会更大哒


你可以试试做一个仿真，看看他高磁密和低磁密有什么区别，再看下电机特性曲线
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

酥肉

该用户从未签到
发表于 2026-8-14 10:57 | 显示全部楼层 来自： 中国四川成都
zengEn 发表于 2026-8-14 09:23
你可以试试做一个仿真，看看他高磁密和低磁密有什么区别，再看下电机特性曲线 ...

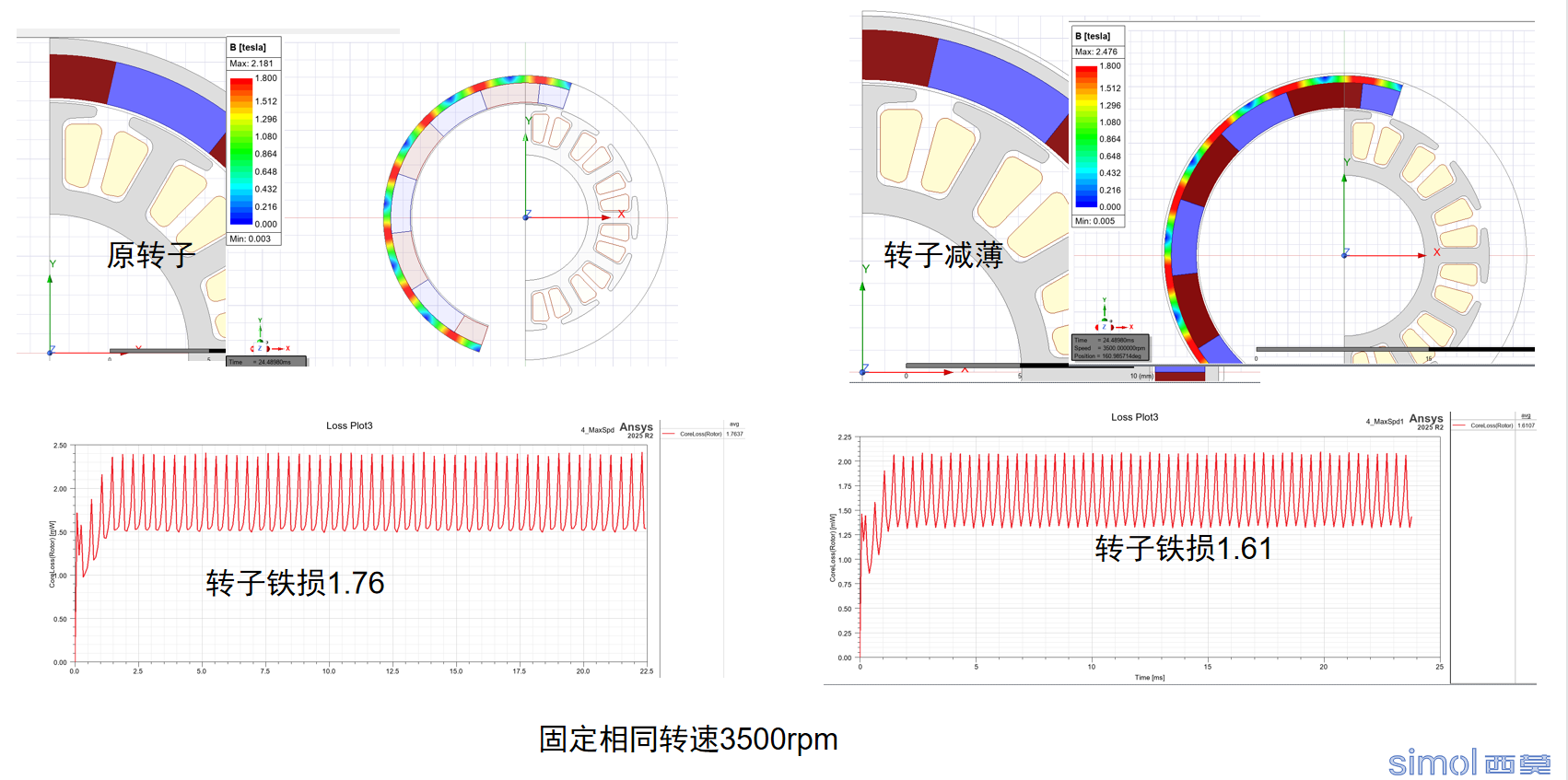

有说法呀，是因为转子体积减小导致铁损更小了吗

转子减薄对比

转子减薄对比
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

酥肉

该用户从未签到
发表于 2026-8-14 11:05 | 显示全部楼层 来自： 中国四川成都
酥肉 发表于 2026-8-14 10:57
有说法呀，是因为转子体积减小导致铁损更小了吗

我考虑阻尼仿真了一下，减薄会导致转速增大，因为磁阻更大导致反电动势更小了

点评

zengEn
但是不要太高，合理就行，时刻要注意自己的转速  详情 回复 发表于 2026-8-14 11:30
zengEn
是的，薄了转速会提高，铁损下来了，其实他还会影响定子铁损，  详情 回复 发表于 2026-8-14 11:28
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 11:28 | 显示全部楼层 来自： 中国江西南昌
酥肉 发表于 2026-8-14 11:05
我考虑阻尼仿真了一下，减薄会导致转速增大，因为磁阻更大导致反电动势更小了 ...

是的，薄了转速会提高，铁损下来了，其实他还会影响定子铁损，
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 11:30 | 显示全部楼层 来自： 中国江西南昌
酥肉 发表于 2026-8-14 11:05
我考虑阻尼仿真了一下，减薄会导致转速增大，因为磁阻更大导致反电动势更小了 ...

但是不要太高，合理就行，时刻要注意自己的转速
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

没阳光也灿烂

签到天数: 3 天

连续签到: 1 天

[LV.2]偶尔看看I
发表于 2026-8-14 12:06 | 显示全部楼层 来自： 中国北京
应该是应用场景下的特色设计，短时工作制，强制风冷扇热的工况。

点评

zengEn
是的，强制风冷也是一个原因  详情 回复 发表于 2026-8-14 13:32
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 13:32 | 显示全部楼层 来自： 中国江西南昌
没阳光也灿烂 发表于 2026-8-14 12:06
应该是应用场景下的特色设计，短时工作制，强制风冷扇热的工况。

是的，强制风冷也是一个原因
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

蓝海翊

签到天数: 6 天

连续签到: 3 天

[LV.2]偶尔看看I
发表于 2026-8-14 16:46 | 显示全部楼层 来自： 中国江苏苏州
各位大神说的很有道理，又学到了。 无人机电机还有一个特点就是 在无风巡航的工况下， 功率其实并不高，80%的时间都是在这个条件下工作。  极限工况的那种顶风全力飞行的，实际应用很少出现。 所以磁密设计高一些，没有太大影响。不光是短时工作制， 极限工况可能根本就不会出现。

点评

zengEn
是的是的  详情 回复 发表于 2026-8-14 19:28
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报

zengEn

签到天数: 8 天

连续签到: 5 天

[LV.3]偶尔看看II
 楼主| 发表于 2026-8-14 19:28 | 显示全部楼层 来自： 中国江西南昌
蓝海翊 发表于 2026-8-14 16:46
各位大神说的很有道理，又学到了。 无人机电机还有一个特点就是 在无风巡航的工况下， 功率其实并不高，80% ...

是的是的
西莫电机论坛微信公众平台正式上线！★详情请点击★ 西莫电机论坛会员交流专用群欢迎您西莫电机论坛加群请注明论坛用户名及所从事专业，否则不予通过
回复

使用道具 举报
