电力设备热分析方案

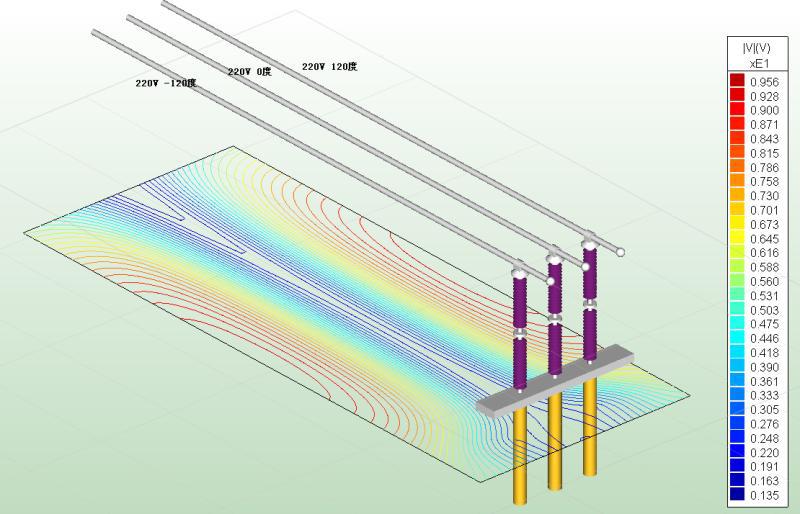

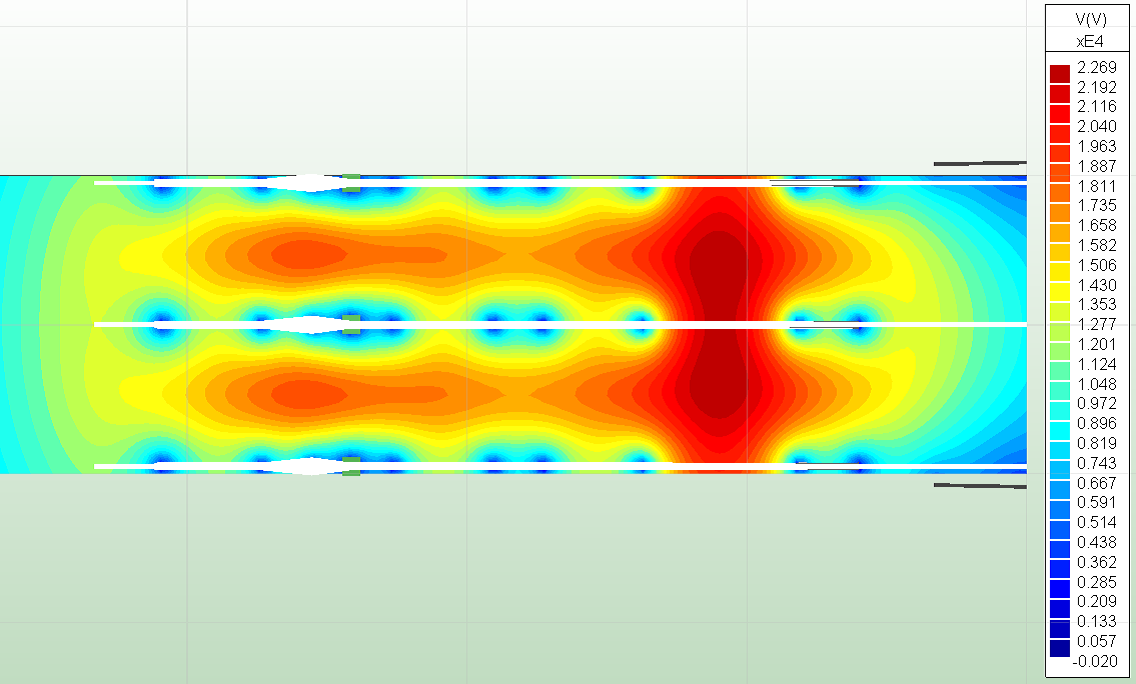

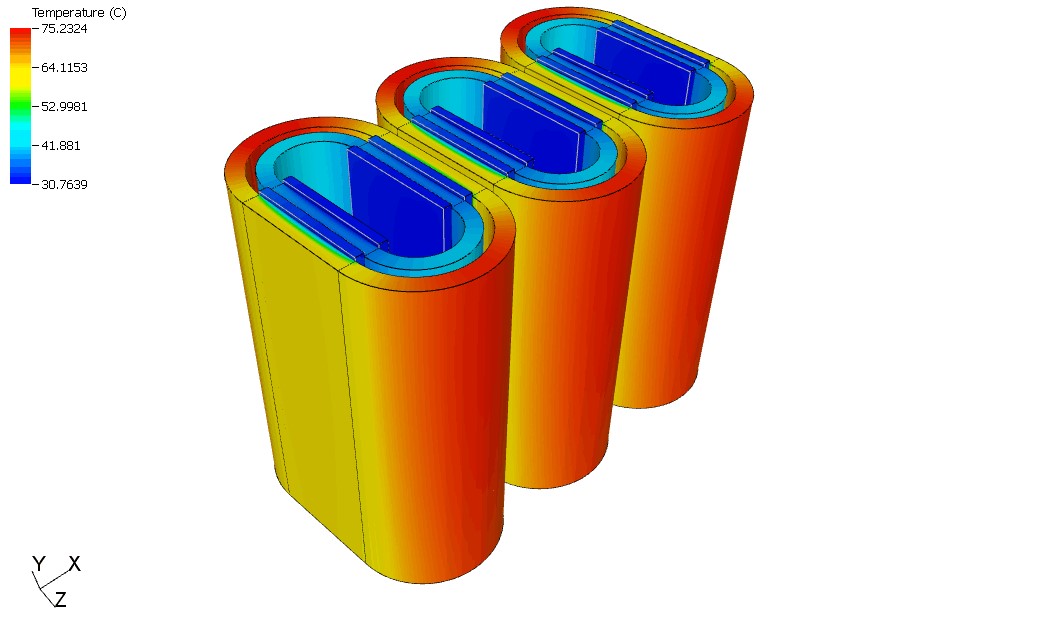

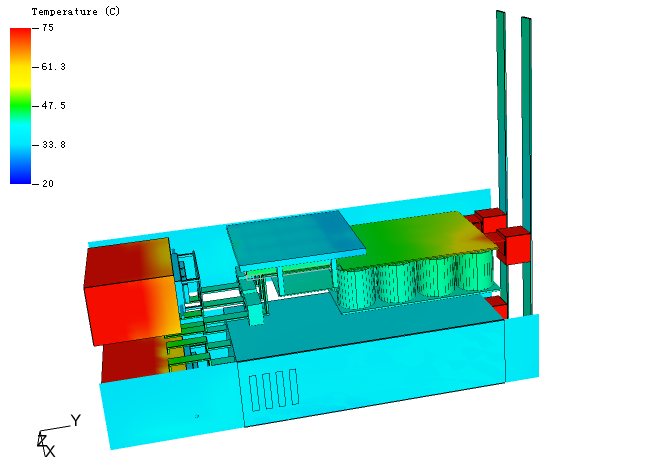

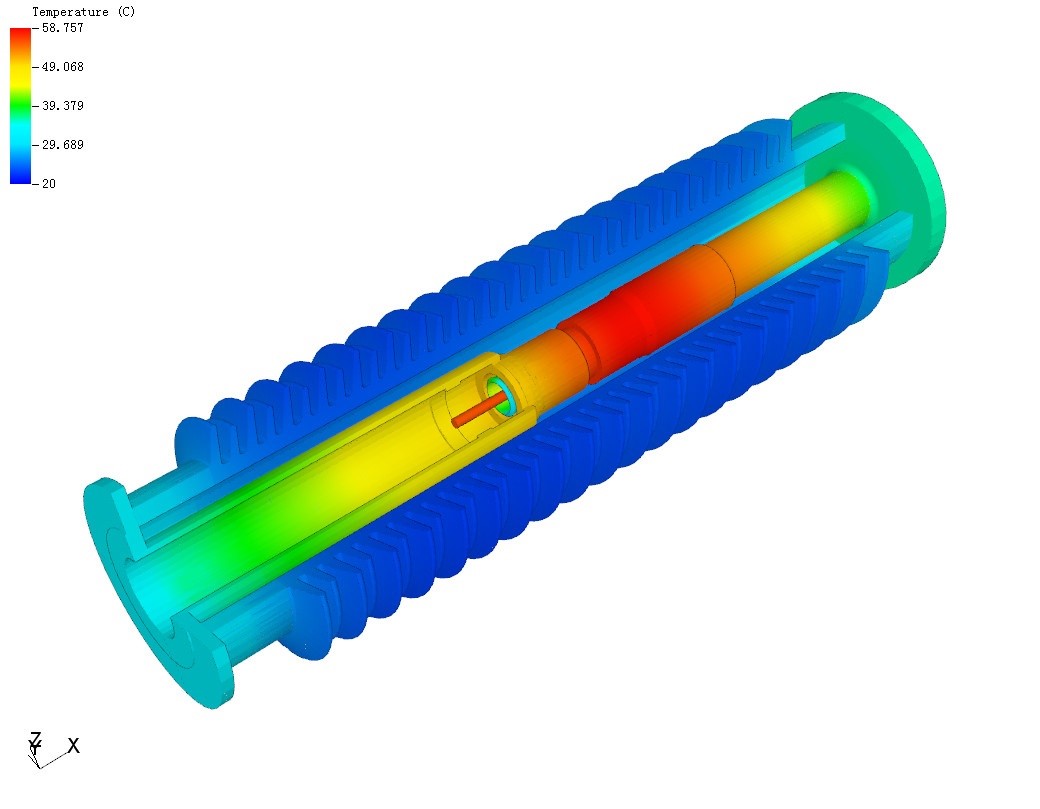

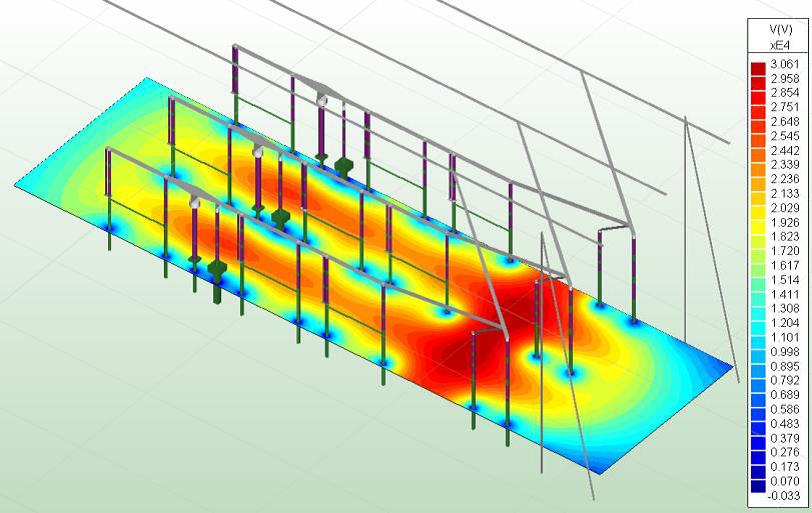

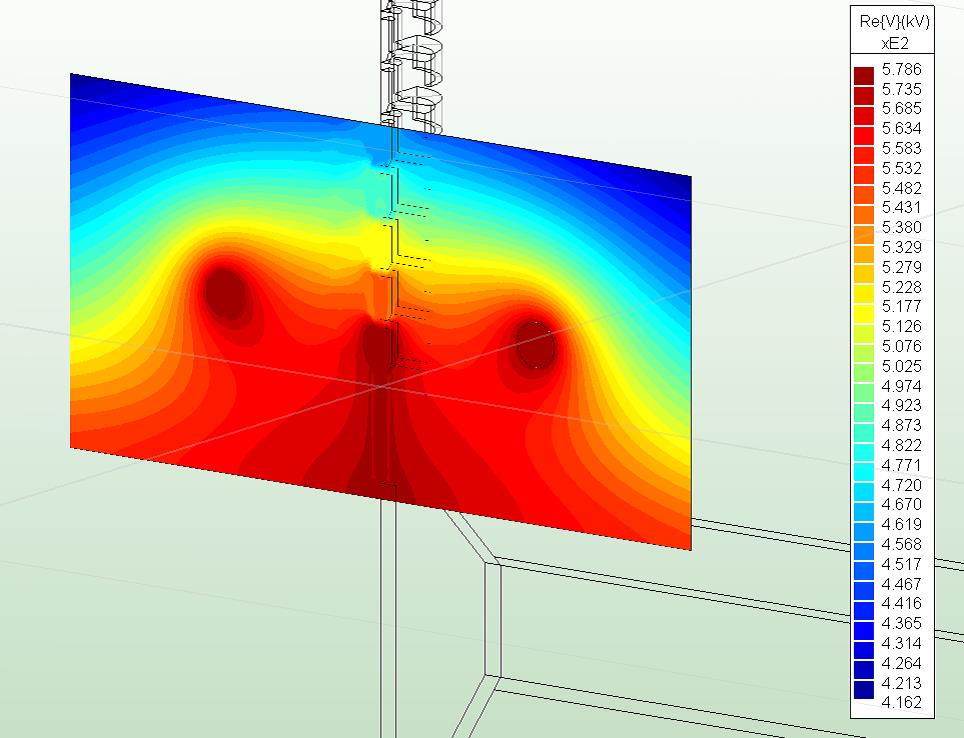

随着国内用电量的不断上升，高电压等级的电力设备需求越来越旺盛，特高压输电不仅能够大大提高线路的输电能力，而且还能减少雾霾，是新世纪电网发展的趋势，十二五以来，随着经济的发展，国家特高压电网建设取得了长足的进步。 西电东送规模，完善区域主干电网，发展特高压等大容量、高效率、远距离先进输电技术，依托信息、控制和储能等先进技术，推进智能电网建设，切实加强城乡电网建设与改造，增强电网优化配置电力能力和供电可靠性。” 2011年3月16日公布的国家“十二五”规划纲要中提到，“适应大规模跨区输电和新能源发电并网的要求，加快现代电网体系建设，进一步扩大特高压电网的运行，可靠性是关键，随着电压等级越来越高，对绝缘的性能也提出了越来越高的要求，天源科技帮助大家一起去认识特高压电网中存在的问题。                                 登录/注册后可看大图 图1晋东南-南阳-荆门线路 IES电场计算工具 电场计算是电力设备分析中十分重要的课题，如何准确的计算电力设备的电场分布，对电力设备制造，电网规划具有十分重要的意义。IES采用独特的边界元法，非常适合解决电场中的开域问题。                                 登录/注册后可看大图 图2 变电站距离地面2m距离电场强度分布图                                 登录/注册后可看大图 图3 1.5米处的电场分布云图                                 登录/注册后可看大图 图4 绝缘塔计算方案                                 登录/注册后可看大图 图5 高压绝缘子计算方案 6sigmaET专业的电力设备热分析工具 与绝缘老化息息相关的是电力设备运行时的温度，过高的温升会加速绝缘设备的老化，从而造成安全事故问题，所以对电力设备温升的分析势在必行。                                 登录/注册后可看大图 图6 IGBT液冷解决方案                                 登录/注册后可看大图 图7 变压器温升计算                                 登录/注册后可看大图 图8 变频器温升计算                                 登录/注册后可看大图 图9 SF6断路器温升计算

lovelyyuyu

6SigmaET热分析做的还挺玄的。

e=mc^2

IES原来是这个样子 我们FLUX也能算电场

lovelyyuyu

算开域的问题，IES算起来方便，网格数少，精度高。

FOXWHY

e=mc^2 发表于 2015-3-6 17:11
IES原来是这个样子 我们FLUX也能算电场

IES算电场比 flux专业，计算开域问题比较好

e=mc^2

FOXWHY 发表于 2015-3-6 19:15
IES算电场比 flux专业，计算开域问题比较好

原来如此，get~~

天源博通

如想了解更多相关信息，欢迎联系我们哦~~~
